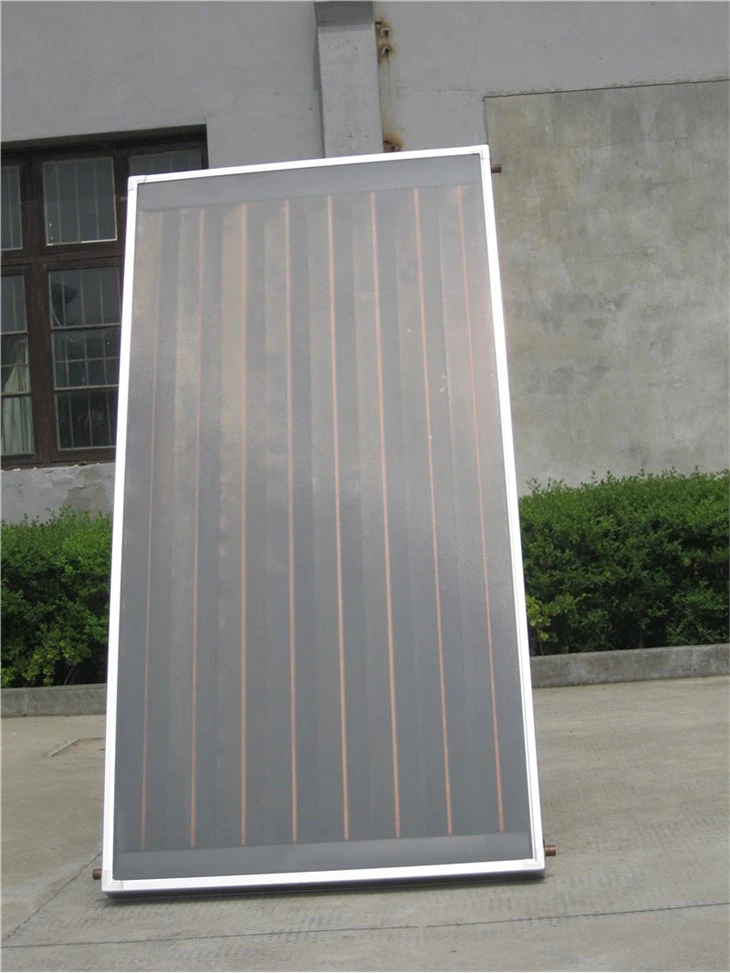

الزامات نصب برای یک جمع کننده صفحه مسطح روی سقف چیست؟

من به عنوان تأمین کننده کلکسیونرهای صفحه مسطح ، اغلب در مورد الزامات نصب این سیستم های انرژی خورشیدی کارآمد در پشت بام ها سؤال می کنم. نصب یک جمع کننده صفحه مسطح روی سقف یک گام مهم در جهت استفاده از انرژی پایدار است ، اما نیاز به برنامه ریزی دقیق و پیروی از معیارهای خاص دارد. در این پست وبلاگ ، من برای اطمینان از یک راه اندازی موفق و کارآمد ، به الزامات اصلی نصب می پردازم.

یکپارچگی ساختاری سقف

اولین و مهمترین مورد در هنگام نصب یک جمع کننده صفحه مسطح روی یک سقف ، تمامیت ساختاری خود سقف است. جمع کننده های صفحه مسطح ، به ویژه هنگامی که چندین واحد نصب شده اند ، می توانند وزن قابل توجهی را اضافه کنند. سقف باید بتواند از این بار اضافی بدون هیچ گونه خطر فروپاشی یا خسارت پشتیبانی کند.

قبل از نصب ، یک مهندس سازه باید سقف را ارزیابی کند. آنها وزن کل کلکسیونرها ، از جمله وزن آب یا مایع انتقال حرارت که در آن وجود دارد را محاسبه می کنند و تعیین می کنند که آیا ساختار سقف می تواند آن را اداره کند. عواملی از قبیل نوع مواد بام ، سن سقف و ظرفیت تحمل بار موجود همه در نظر گرفته شده است.

به عنوان مثال ، یک سقف بتونی که دارای چاه است ، به طور کلی قادر به حمایت از وزن کلکسیونرهای صفحه مسطح در مقایسه با یک سقف فلزی سبک یا چوبی است. اگر سقف از نظر ساختاری ناکافی باشد ، ممکن است اقدامات تقویت شده انجام شود ، مانند اضافه کردن تیرهای پشتیبانی اضافی یا خرپا. این امر ثبات طولانی مدت نصب و ایمنی سرنشینان ساختمان را تضمین می کند.

جهت گیری و زاویه شیب

جهت گیری و زاویه شیب جمع کننده صفحه مسطح برای به حداکثر رساندن جذب انرژی خورشیدی بسیار مهم است. در نیمکره شمالی ، سقف های رو به سمت جنوب ایده آل هستند زیرا بیشترین نور خورشید را در طول روز دریافت می کنند. در نیمکره جنوبی ، سقف های رو به شمال ترجیح داده می شوند.

زاویه شیب جمع کننده باید بر اساس موقعیت جغرافیایی نصب تنظیم شود. زاویه شیب بهینه تقریباً برابر با عرض جغرافیایی محل است. به عنوان مثال ، اگر در حال نصب یک جمع کننده صفحه مسطح در یک شهر با عرض 30 درجه هستید ، زاویه شیب حدود 30 درجه به جمع کننده اجازه می دهد تا حداکثر مقدار تابش خورشیدی را ضبط کند.

با این حال ، در برخی موارد ، به دلیل محدودیت های معماری یا عوامل دیگر ، ممکن است دستیابی به جهت گیری ایده آل و زاویه شیب امکان پذیر نباشد. در چنین شرایطی ، کارآیی جمع کننده ممکن است کمی کاهش یابد ، اما هنوز هم می تواند مقدار قابل توجهی از انرژی را تأمین کند. همچنین سیستم های ردیابی پیشرفته ای در دسترس است که می تواند جهت گیری و شیب جمع کننده را در طول روز تنظیم کند تا مسیر خورشید را دنبال کند ، اما این نصب گرانتر و پیچیده تر است.

قرار گرفتن در معرض نور خورشید

جمع کننده صفحه مسطح باید در بیشتر روز در معرض نور خورشید بدون مانع قرار بگیرد. موانعی مانند درختان ، ساختمانها یا دودکش ها می توانند سایه هایی را بر روی جمع کننده ریخته و باعث کاهش چشمگیر کارایی آن شوند. قبل از نصب ، برای شناسایی هرگونه منبع بالقوه سایه زنی باید یک بررسی سایت انجام شود.

مهم است که تغییرات فصلی در موقعیت خورشید را در نظر بگیرید. به عنوان مثال ، درختی که ممکن است در ماه های تابستان سایه ای به جمع کننده نکند ، می تواند این کار را در زمستان انجام دهد که خورشید در آسمان پایین است. اگر سایه ای مسئله ای باشد ، ممکن است اقداماتی مانند پیرایش درختان یا تغییر مکان مجدد جمع کننده ها ضروری باشد.

لوله کشی و گردش سیال

لوله کشی مناسب و گردش مایعات برای عملکرد یک جمع کننده صفحه مسطح ضروری است. جمع کننده برای جذب انرژی خورشیدی و انتقال آن به مخزن ذخیره یا سیستم گرمایش نیاز به تأمین مداوم آب یا مایع انتقال حرارت دارد.

سیستم لوله کشی باید برای اطمینان از جریان کارآمد مایعات از طریق جمع کننده طراحی شود. این شامل استفاده از لوله های قطر مناسب برای به حداقل رساندن افت فشار و اطمینان از سرعت کافی جریان است. لوله ها همچنین باید به خوبی عایق بندی شوند تا از اتلاف گرما در طی فرآیند انتقال جلوگیری شود.

علاوه بر این ، پمپ برای گردش مایعات مورد نیاز است. پمپ باید به درستی بر اساس اندازه جمع کننده و طول سیستم لوله کشی اندازه گیری شود. یک سیستم لوله کشی چاه طراحی شده اطمینان حاصل می کند که جمع کننده صفحه مسطح با حداکثر کارایی خود کار می کند و تأمین مداوم آب یا گرما را فراهم می کند.

اتصالات الکتریکی (در صورت کاربرد)

برخی از جمع کننده های صفحه مسطح ممکن است دارای اجزای الکتریکی مانند پمپ ، سنسورها یا سیستم های کنترل باشند. این مؤلفه ها به اتصالات الکتریکی مناسب نیاز دارند. نصب الکتریکی باید با کلیه کدهای الکتریکی محلی و استانداردهای ایمنی مطابقت داشته باشد.

برق های واجد شرایط باید در نصب اجزای برقی شرکت کنند. آنها اطمینان حاصل می کنند که سیم کشی به اندازه مناسب ، زمینی و محافظت از عوامل محیطی مانند رطوبت و خوردگی محافظت می شود. اتصالات الکتریکی همچنین باید به راحتی برای نگهداری و عیب یابی در دسترس باشد.

تهویه

تهویه مناسب برای جلوگیری از گرمای بیش از حد جمع کننده صفحه مسطح ضروری است. در حین کار ، جمع کننده می تواند به درجه حرارت بالایی برسد ، و اگر به درستی تهویه نشود ، این می تواند منجر به کاهش کارایی و آسیب احتمالی به جمع کننده شود.

تهویه را می توان از طریق روشهای طبیعی یا مکانیکی حاصل کرد. تهویه طبیعی را می توان با ایجاد شکاف های هوا در اطراف جمع کننده یا استفاده از دریچه ها در ساختار نصب فراهم کرد. سیستم های تهویه مکانیکی مانند فن ها نیز می توانند نصب شوند تا از جریان مداوم هوا در اطراف جمع کننده اطمینان حاصل شود.

نصب و تعمیر

جمع کننده صفحه مسطح باید به طور ایمن نصب شده و به پشت بام ثابت شود. سیستم نصب باید برای مقاومت در برابر عوامل مختلف محیطی مانند باد ، باران و برف طراحی شود. انواع مختلفی از سیستم های نصب در دسترس است ، از جمله مونت های شیب ثابت و مونت های قابل تنظیم.

براکت های نصب شده باید از مواد با کیفیت بالا مانند فولاد ضد زنگ یا آلومینیوم ساخته شوند تا در برابر خوردگی مقاومت کنند. آنها باید با استفاده از اتصال دهنده های مناسب به ساختار سقف وصل شوند. در مناطقی که مستعد بادهای زیاد هستند ، ممکن است برای جلوگیری از منفجر شدن جمع کننده از پشت بام ، لنگرگاه اضافی لازم باشد.

دسترسی به نگهداری

دسترسی به تعمیر و نگهداری یک نکته مهم در طی فرآیند نصب است. جمع کننده صفحه مسطح به تعمیر و نگهداری منظم از جمله تمیز کردن ، بازرسی از لوله کشی و سیستم های برقی و جایگزینی اجزای فرسوده نیاز دارد.

نصب باید به گونه ای طراحی شود که پرسنل تعمیر و نگهداری بتوانند به راحتی به تمام قسمت های جمع کننده دسترسی پیدا کنند. این ممکن است شامل ارائه راهروها یا سکوهای موجود در پشت بام و همچنین اطمینان از این باشد که سیستم نصب امکان حذف آسان و نصب مجدد جمع کننده را در صورت لزوم فراهم می کند.

رعایت مقررات محلی

سرانجام ، نصب یک جمع کننده صفحه مسطح باید کلیه مقررات محلی و کدهای ساختمان را رعایت کند. این مقررات ممکن است جنبه هایی از قبیل ایمنی ساختاری ، لوله کشی ، برقی و نیازهای زیست محیطی را پوشش دهد.

قبل از شروع نصب ، دریافت تمام مجوزهای لازم از طرف مقامات محلی مهم است. این تضمین می کند که نصب قانونی و ایمن است و همچنین در آینده از صاحب ملک در برابر مسائل حقوقی بالقوه محافظت می کند.

در پایان ، نصب یک جمع کننده صفحه مسطح روی یک سقف نیاز به برنامه ریزی دقیق و توجه به جزئیات دارد. با اطمینان از برآورده شدن تمام الزامات نصب ، می توانید کارایی و طول عمر جمع کننده را به حداکثر برسانید و از مزایای انرژی خورشیدی تمیز و تجدید پذیر لذت ببرید.

اگر علاقه مند به خرید هستیدجمع کننده خورشیدی مسطحباصفحه خورشیدییاجمع کننده خورشیدی گردبرای پشت بام شما ، من شما را تشویق می کنم تا برای مشاوره دقیق با ما تماس بگیرید. تیم متخصصان ما می توانند شما را از طریق فرآیند نصب راهنمایی کنند و اطمینان حاصل کنند که از جمع کننده صفحه مسطح خود بیشترین استفاده را می کنید.

منابع

• "مهندسی حرارتی خورشیدی" توسط جان A. دافی و ویلیام ا. بکمن.
• کدهای ساختمان محلی و مقررات مربوط به تاسیسات خورشیدی.
• کتابچه راهنمای نصب سازنده برای جمع کننده های صفحه تخت.
